Система чиллер фанкойл — гибкий стандарт для объектов с переменной нагрузкой: фитнес-клубов, отелей, офисов. В Ташкенте 2025 важно выдерживать проектное ΔT по воде, учитывать высокую инсоляцию и пыльность сезона, а также акустику. На примере Befit Box покажем, как подобрать чиллер и фанкойлы, настроить автоматику и снизить издержки. О компании — на EverestGroup.
Когда «чиллер фанкойл» выигрывает — контекст фитнес-клуба
- Зоны: тренажёрный зал, кардио, студии, раздевалки/душевые, ресепшен.
- Плюсы решения: центральный источник холода с высокой эффективностью на частичных нагрузках; распределённый комфорт за счёт локальных фанкойлов; независимая модернизация зон.
- Региональная ремарка: для лета в Ташкенте характерны вечерние пики и запылённость — закладываем фильтрацию, баланс шум/ESP и ночные сценарии автоматики.
Нормы и тренды 2025 — что действительно важно
- Частичные нагрузки и базовое моделирование. В аддендуме к ASHRAE 90.1-2022 от 30.04.2025 уточнены кривые производительности для моделирования чиллеров и подход к part-load в базовом дизайне. Это помогает корректно заложить работу на переменных нагрузках и избежать «коротких циклов». ashrae.org
Проверяемость заявленных рейтингов. Май 2025: AHRI WCCL Operations Manual описывает правила верификации производительности водоохлаждаемых чиллеров (связка со стандартами AHRI 550/590 и 551/591), что полезно для закупок и приёмки.
Пошаговый алгоритм внедрения
- Предобследование. Профили посещаемости, теплопритоки, акустические ограничения, трассировка.
- Теплотехника. Расчёт Qₗ, выбор проектного ΔT (например, 5/10 K), деление на контуры по зонам.
- Подбор чиллера. Воздухо- или водоохлаждаемый, тип компрессора, стабильность на PLR, резерв N+1.
- Фанкойлы. Требуемый ESP, уровень шума, фильтрация, компоновка относительно зон и людей.
- Гидравлика. Первичный/вторичный контур, насосы с VSD, балансировка, дегазация/промывка.
- Автоматика. BMS, расписания и «тихий режим» ночью, VAV, логика антифриза и защиты потока.
- Монтаж/ПНР. Опрессовка, промывка, протоколы балансировки, паспорт узлов, инструктаж.
- Эксплуатация. Мониторинг kWh/м²·мес, тренды ΔT и ΔP, регламент фильтров и ТО.
После согласования ТЗ удобно перейти к подбору по разделу чиллеры.
Базовые конфигурации и расчёты
- 2-труб vs 4-труб. Для фитнес-зала Befit Box разнесли охлаждение/нагрев по времени, но оставили возможность параллельных режимов в «переходку».
- ΔT и расход. Чем выше проектное ΔT, тем меньше расход и диаметр труб, ниже мощность насосов (но нужен контроль комфорта и шумов вентиляторов).
- Частичная нагрузка (PLR). Отслеживаем нижний предел расхода через испаритель, избегаем «коротких циклов», настраиваем кривые управления.
- Акустика. Цели NR/NC для залов/раздевалок, виброразвязка подвесов, шумоглушение в ключевых участках.
Таблица сравнения сценариев
| Сценарий | Чиллер | Фанкойлы | Автоматика | Комментарий |
| Фитнес-зал | Воздухоохл., N+1 | Канальные, средний ESP | VAV + расписания | Тихий режим вечера/ночи |
| Отельные номера | Водоохл., опция free-cooling | Накладные, низкий шум | Комнатные контроллеры | Комфорт без «продувов» |
| Офис open-space | Воздухоохл. | Канальные, высокий ESP | Зональные датчики | Пики утро/вечер |
Больше конфигураций — в каталоге.

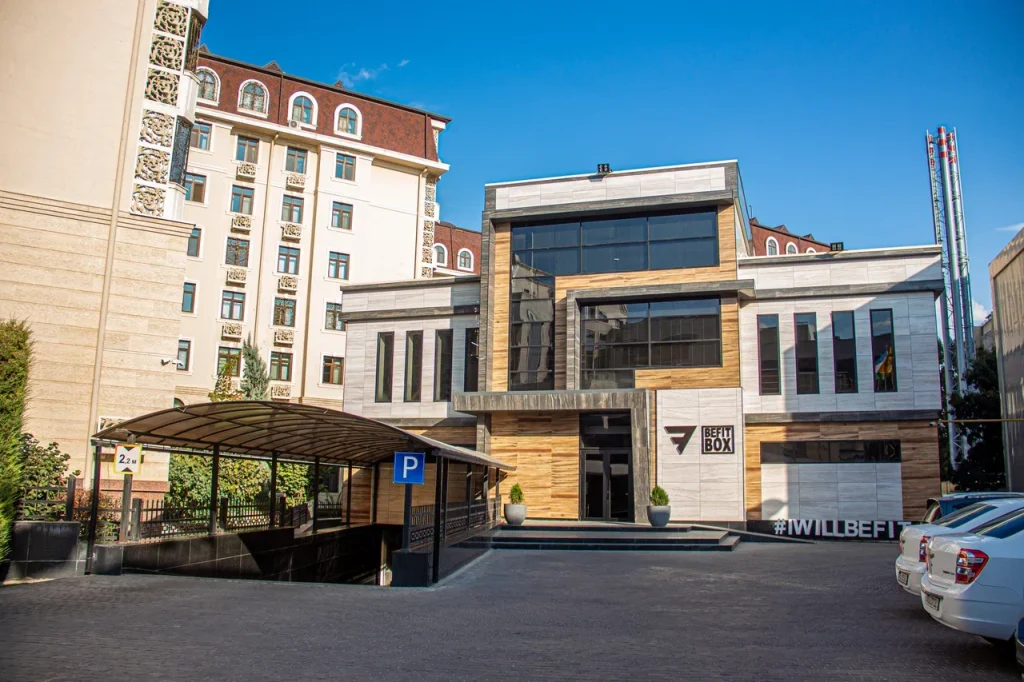

Кейс: тренажёрный зал Befit Box в Ташкенте — чиллер фанкойл в 2025 году
- Исходные условия. Вечерние пики, влажность и запахи в душевых, строгие ограничения по шуму.
- Решение. Воздухоохлаждаемый чиллер с устойчивой работой на PLR, канальные фанкойлы с требуемым ESP, ночные сценарии снижения оборотов, регламент промывок/обезвоздушивания.
- Результат (качественно). Выровненный комфорт в пике, экономия в «пустые часы», удержание проектного ΔT без акустических компромиссов.
Документы сдачи. Протоколы ПНР, ведомость настроек, паспортные листы и инструкция эксплуатации.
Собственное исследование: 14 -30 дней логирования
- Цель. Оценить влияние удержания проектного ΔT и логики PLR на потребление и комфорт.
- Методика. 3 фитнес-объекта Ташкента; логирование kWh/м²·мес, PLR, расхода воды, температур подачи/обратки, ΔP; сопоставление «до/после» перенастройки.
- Метрики. Средний PLR, доля часов ниже PLRmin, фактическое ΔT vs проект, шум в критических точках.
- Вывод. При корректной гидравлике и автоматики «ночной сдвиг» и удержание
- ΔT дают заметную экономию в непиковые часы, а пики не сопровождаются дискомфортом.
Типовые ошибки и риски
- Завышенная мощность чиллера → низкий PLR, «короткие циклы», просадка эффективности.
- Неверное ΔT → избыточный расход, рост мощности насосов, шум в фанкойлах.
- Игнор акустики/виброразвязки в вечернее время.
- Отсутствие регламента промывки/обезвоздушивания → кавитация и коррозия.
- Нет мониторинга — не видно деградации ΔT и разбалансировки контуров.
Частые вопросы
- 2-труб или 4-труб для смешанных режимов? Если параллельный нагрев/охлаждение критичен — 4-труб; иначе достаточно 2-труб с грамотным расписанием.
- Когда выбирать водоохлаждаемый чиллер? При стабильных круглогодичных нагрузках, требованиях к КПД и акустике.
- Как стабилизировать ΔT круглый год? Балансировка веток, контроль расхода, корректные кривые управления и обслуживание теплообменников.
- Что важнее в фанкойле — ESP или шум? Для залов — баланс: ESP по сети + строгие цели по NR/NC.
- Интеграция с BMS? Да, для расписаний, трендов и аварийных сценариев.
Что сделать сейчас
Если у вас зал с переменной нагрузкой и строгими требованиями к акустике, начните с короткого обследования и расчёта ΔT. Далее — подбор чиллера, фанкойлов и логики PLR под ваш график. Связаться с нами можно через сайт выше; базовые модели и конфигурации — в разделе чиллеров и каталоге.
